Interruptores de Posición magnéticos Reed-Switch

Estos sensores de proximidad tipo reed, llamados también Interruptores de Posición Magnético tipo Reed-Switch; reaccionan ante los campos magnéticos de imanes permanentes y de electroimanes. El Reed Switch es un interruptor que se activa en presencia de campos magnéticos, es decir abre o cierra sus contactos; se encuentra en la mayoría de los sensores magnéticos, que son utilizados para activar alarmas de hogares o puertas automáticas, es muy recomendado gracias a que puede soportar ambientes hostiles y seguir operando de manera adecuada.

En el caso de un sensor Reed-Switch, las láminas de contactos están hechas de material ferromagnéticos ( Fe-Ni aleado) y están sellados dentro de un pequeño tubo de vidrio.

Existen otros tipo de sensores magnéticos, llamados sensores de proximidad Magnético tipo Hall

Símbolo de un Interruptor Magnético  tipo Reed

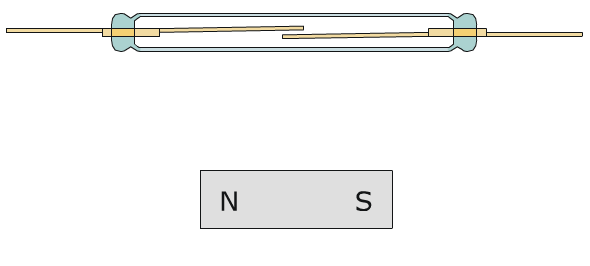

Como funciona un sensor Magnético Reed o Interruptores de Posición Reed-Switch?

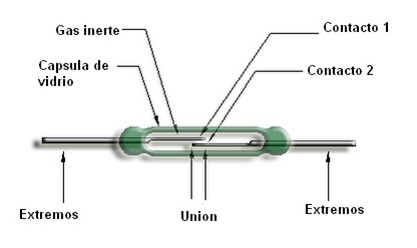

El tubo se llena con un gas inerte, comúnmente nitrógeno.Un reed switch se compone de dos laminas ferromagnéticas compuestas de Ni y Fe, herméticamente selladas en una cápsula de vidrio. Las hojas se superponen internamente en la cápsula de vidrio dejando solo un pequeño espacio entre ellas, y se ponen en contacto ante la presencia de un campo magnético adecuado. El área de contacto de ambas hojas se recubre con metales duros (Rodio o Rutenio) que elevan la vida util de los contactos.

Se pueden encontrar reed switch doble NO y NC. En este caso sola una lámina presenta movimiento, se encuentra conectado al contacto normalmente cerrada (NC) en ausencia de campo magnético. Cuando un campo magnético de intensidad suficiente actua sobre el switch la lámina se desplaza hacia el contacto normalmente abierto (NO).

Los sensores de proximidad reed a menudo poseen un diodo emisor de luz incorporado, para indicar su estado. La figura ilustra las conexiones internas y externas. Los diodos emisores de luz, junto con la resistencia en serie, asumen la función de un circuito de protección para una carga inductiva.

Cuando se utilizan sensores de proximidad reed, es importante asegurarse de que no haya interferencias cerca del sensor, cuyo campo magnético exceda de 0,16 mT ( T=Tesla). Si este fuera el caso, el sensor debería aislarse. Si se montan varios cilindros neumáticos son sensores de proximidad, se requiere una distancia mínima de 60 mm entre los sensores de proximidad y las paredes externas de los cilindros adyacentes. Si se reduce esta distancia, puede producirse puntos de conmutación no deseados.

Con sensores reed, debe reducirse al máximo flujo de corriente. De lo contrario esto puede provocar un arco de descarga durante la conexión o la desconexión y ello ocasionar que se queman las laminas de contacto. Una resistencia en serie hace de limitadora de corriente y prolonga la vida de los contactos. Cuando se interrumpen cargas inductivas, se crea un elevado punto de tensión en el momento de la desconexión. Por esta razón debe preverse un circuito de protección para el sensor de proximidad, a no ser que ya lleve uno incorporado.

Aplicaciones de un sensor reed o Interruptores de Posición Reed-Switch:

La aplicación más ampliamente conocida y utilizada es la de detector de posición en cilindros. Los sensores de proximidad se utilizan para la detección de las posiciones finales, aprox. A unos 10 mm del final de la carrera. Con la utilización de sensores de proximidad magnéticos pueden solventarse muchos otros problemas de detección si tan solo al objeto a detectar se le aplica un imán, por ejemplo:

• Medición de la velocidad de rotación de piezas de cualquier material.
• Detección selectiva de piezas individuales de series similares.
• Sistemas de codificación por desplazamiento incremental.
• Dispositivos de conteo.
• Interruptores de puertas.
• Posicionamiento de material.

Montaje de un sensor Magnético tipo REED

Los sensores  de proximidad Magnéticos Tipo Reed, para cilindros neumáticos detectan por magnetismo  la posición del vástago del cilindro. Los sensores de proximidad son capaces de detectar atreves de la pared del cilindro sin contacto con el vástago. Estos detectores  se diseñados para montarse por fuera del cilindro en ranuras en “T” o “C”,  y son fijándolos con el apriete de un tornillo.

Se puede montar mediante un bracket o una banda que esta diseñada para su forma de cuerpo. Los brackets pueden ser para cilindros de diferentes diámetros de embolo desde diámetros 32 mm hasta 200 mm. O tambien se puede introducir en las ranuras del cilindro neumático. Nuestros cilindros de la serie NCM71BA, ADVU o ACN de tienen perfil ranurado para este sensor. Algunos otros cilindros compatibles son DNC, ACP, tipo ADN, entre otros. El sensor se puede adaptar mediante una banda a pistones con cuerpo redondo. Se puede acoplar a cilindros neumáticos de diferentes marcas de tipo  normalizado ISO 15552, ISO 21287, unitop o bajo norma ISO.

Es importante destacar que el cilindro en el cual se pondrá el sensor debe tener la característica de ser magnético. Es decir, contener un imán interno para que el sensor pueda detectarlo y mandar la señal correspondiente. De lo contrario, este no podrá realizar la función. Normalmente se debe solicitar el cilindro desde su construcción con esta característica. Los sensores magnéticos en cilindros permiten la detección de la posición del émbolo y por lo tanto del vástago. Un sensor para tus proyectos de automatización o refaccion de maquinas llenadoras, envasadoras, empaquetadoras, flejadoras y más.



Como conectar un sensor Reed o Interruptores de Posición Reed-Switch?

Ejemplo:

Conexión de un Sensor de Proximidad Tipo Reed y Cilindro Doble Efecto : Al Presionar el botón S1 el cilindro avanza, y al alcanzar la posición final el cilindro retrocede automáticamente. En la figura siguiente, el reed conecta una válvula solenoide directamente. Otra posibilidad sería el uso de un relé, si la capacidad de reed es demasiado débil.
