Sensor de proximidad Inductivo

Sensor De Proximidad Inductivo: Qué Son y Características Principales:

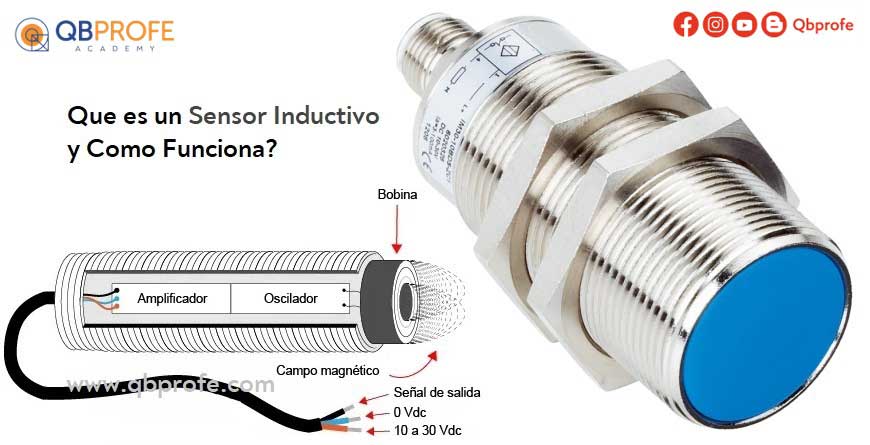

Los sensores de proximidad, son dispositivos electrónicos que trabajan sin el contacto físico de un objeto, es decir, pueden detectar objetos metálicos con solo aproximarse a su rango de detección, sin tener contacto físico con los mismos. La siguiente imagen muestra un Sensor de Proximidad Inductivo.

Composición Física:

El sensor de proximidad inductivo consta básicamente de seis componentes necesarios para su funcionamiento:

• Bobina en un núcleo de ferrita
• Oscilador
• Rectificador
• Comparador
• Indicador
• Circuito de salida.

Principio de funcionamiento:

El sensor inductivo genera un campo magnético que se ve modificado al acercarse un objeto metálico, aprovechando esta función para invertir el contacto interno. Si es Normalmente abierto cerrará y si es Normalmente cerrado abrirá.

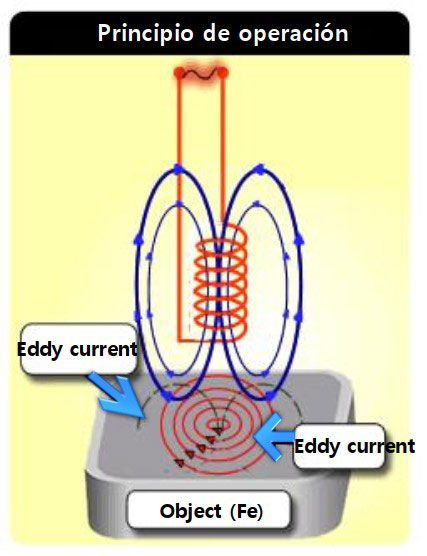

Básicamente, se inducen o generan un campo magnético en la bobina cuando se energiza eléctricamente, al acercar el objeto de metal (Fe) se generan las corrientes de Foucault (corrientes de Eddy).

La corriente de Foucault genera un campo magnético diferente a la dirección del campo inducido en la bobina y esta oscilación se da únicamente cuando un objeto metálico está presente. Si una pieza de metal entra en la zona del campo magnético, se generan pérdidas de corrientes en el sensor. Esto hace que el circuito en resonancia se altere.

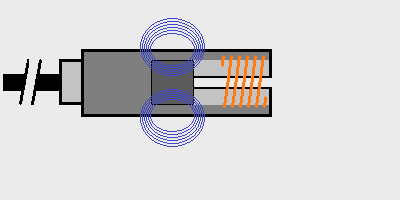

En la siguiente figura se la variación del campo magnético:

Podemos concluir que, los sensores de proximidad inductivos se comportan como interruptores electrónicos que trabajan sin el contacto físico de un objeto, es decir, con solo aproximarse un objeto es detectado. Detecta cualquier tipo de metal porque inducen corriente en el elemento que se acerca. El sensor detecta este cambio en el estado de oscilación mediante el circuito de detección de amplitud, y emite una señal de detección. Estos sensores proporcionan una señal ON/OFF (Detector) y pueden venir PNP o NPN; también existen algunos que pueden brindar una señal análoga proporcional a la distancia, pero harían parte de otra clasificación.

El alcance de la detección varía desde unos pocos milímetros hasta 6 centímetros. Algunos detectores incluyen un potenciómetro para regular el alcance de la medida.

El tamaño y forma del objeto también afectan a la distancia de detección. Debe utilizarse lo siguiente como pauta general a corregir de acuerdo al tamaño y forma de un objeto:

• Se prefieren los objetos planos.
• Los objetos redondeados pueden reducir la distancia de detección.
• Los materiales no férricos generalmente reducen la distancia de detección.
• Los objetos más grandes que la cara de detección pueden aumentar la distancia de detección.
• Las láminas metálicas pueden aumentar la distancia de detección.

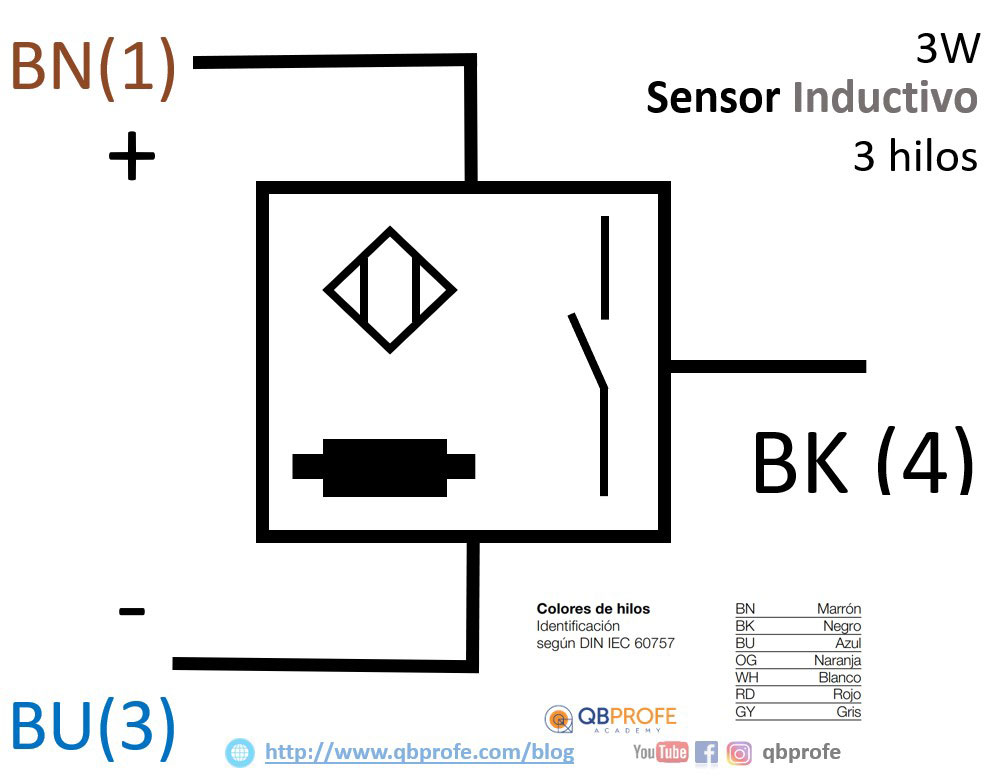

Simbología:

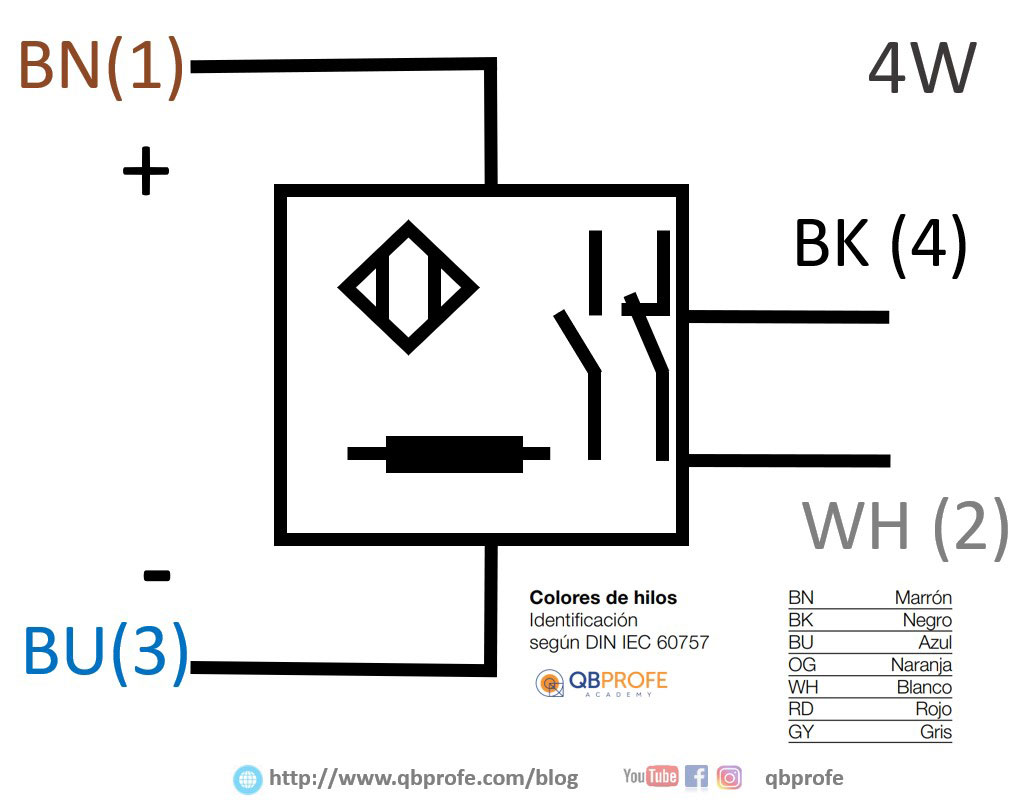

Para el caso de los sensores de proximidad Inductivos de 4 HILOS, los podemos identificar así:

•  MARRON (BN 1): Terminal alimentación positiva (+), el cable es marrón y se denomina BN del inglés Brown
• AZUL (BU 3): Terminal de alimentación negativa (-), el cable es azul y se denomina BU del inglés Blue
• NEGRO (BK 4): Salida normalmente abierta, el cable es negro y se denomina BK del inglés Black
• BLANCO (WH 2): Salida normalmente cerrada, el cable es blanco y se denomina WH del inglés White.

Generalmente se distinguen dos tipos de sensores inductivos: PNP con salida positiva y NPN con salida negativa. En el PNP según vimos en otros artículos, la carga se conecta entre el terminal BK y masa. En el NPN la carga se conecta entre el terminal BK y el positivo. Puedes ver mas sobre este tema haciendo clic aquí >>> Ver mas

Nota: Cuando se necesita precisión en la detección utilizaremos sensores enrasados. Estos sensores se blindan en su cara lateral para evitar que detecten por los lados. La detección se produce únicamente desde la cara frontal.

Ventajas:

•  No se desgastan.
• No entran en contacto directo con el objeto a detectar.
• Tienen un tiempo de reacción muy reducido.
• Tiempo de vida largo e independiente del número de detecciones.
• Son insensibles al polvo y a la humedad.
• Incluyen indicadores LED de estado y tienen una estructura modular (pueden conectarse varios en serie o en paralelo)

 Inconvenientes:

•  Sólo detectan la presencia de objetos metálicos.
• Pueden verse afectados por campos electromagnéticos intensos.
• Su distancia de detección son muy bajas

Para descargar el articulo en PDF haz clic aquí >>   Descargar
